滑动副仪表台控制单元
一、产品基本功能介
- MCC是滑动副仪表台控制单元。MCC检测到有效控制信号后进行逻辑判断，驱动滑动副仪表台进行滑动与锁止，按照输入信号，驱动电机到滑轨任意指定位置，对滑轨电机速度进行控制，在滑动副仪表台运行到极限位置时，进行减速、软停及锁止,具有以下功能：
- 滑动副仪表台控制器根据输入信号驱动副仪表台前移或后移动作
- 滑动副仪表台自动调节功能
- 具有CAN-FD和LIN通讯功能
- 上锁/解锁功能
- 蜂鸣器提示功能
- 防夹检测和避障功能
- 睡眠唤醒功能
- Bootloader功能
- 故障诊断和保护功能
- Bootloader功能；

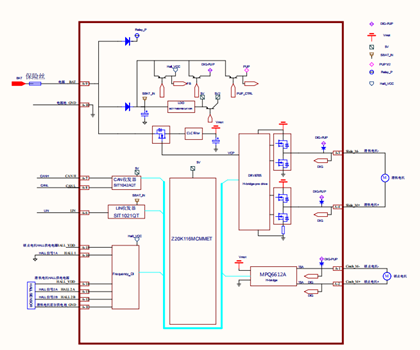

二、原理框图

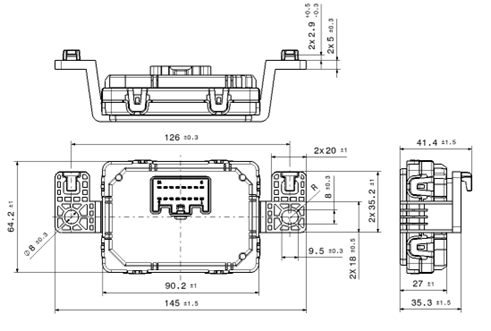

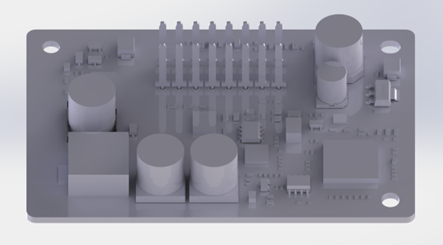

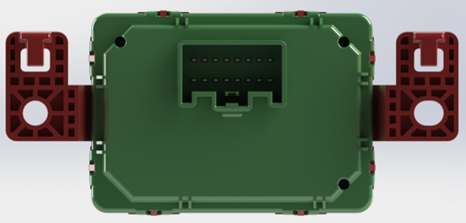

三、产品整体图片
四、基本性能
| 项目 | 内容 |
| 工作温度 | -40 ~ +85℃ |
| 工作电压 | 9 ~ 16V |
| IP 防护等级 | IP52 |
| 静态电流 | < 0.1mA (@常温;12V) |
| 通信总线 | CAN-FD/LIN |
| 防夹力(防夹区域) | < 200N (10 N/mm) |
| 全行程时间 | 4 ~ 7 S |
| 重量 | 95g±10g |
| 防护等级 | IP52 |
| 电机驱动 | 支持2路DC电机驱动(堵转电流 25A@200ms) |
